RM系列压紧释放机构

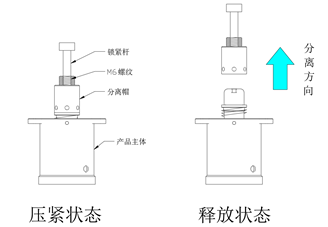

RM系列压紧释放机构是由形状记忆合金丝驱动二级钢球锁紧结构实现锁紧和释放，机构具有锁紧、释放、复位三个工作状态。在锁紧状态下，机构的分离帽被锁紧组件中的钢球限位，保持锁紧状态；在释放过程中，对驱动组件中的形状记忆合金丝通电，形状记忆合金丝驱动触发组件工作，解除锁紧组件中钢球对分离帽的限位，分离帽脱离机构主体，完成释放；在复位过程中，通过专用复位工装，使机构恢复到锁紧状态。
技术优势
低冲击
响应快
高可靠
可复位
长寿命
宽荷载
应用对象
典型应用对象：卫星天线、精密星载设备、太阳翼以及其它飞行器的可分离结构件。
产品型号及技术参数
技术优势
低冲击：释放冲击比火工品装置低1~2个数量级，冲击在100g~500g之间。
响应快：在10A直流供电情况下，能在50ms内完成释放动作。
高可靠：采用冗余驱动设计，功能可靠度＞0.99999。
可复位：专用复位工装，可以在几分钟内实现就地复位。
长寿命：额定寿命>50次，可靠性试验寿命>2000次。
宽载荷：释放载荷范围0~15000N，系列化货架产品。
性能指标 | RM1500 | RM3000 | RM4500 | RM7000 | RM15000 |
主体包络尺寸（mm） | 直径33×高44 | 直径33×高44 | 直径38×高50 | 直径44×高51 | 直径60×高70 |
重量（g） | <130 | <135 | <180 | <290 | <600 |
单路工作电流（A） | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 |
双路工作电流（A） | 4~20 | 4~20 | 4~20 | 4~20 | 4~20 |
使用载荷（N） | 0~1500 | 0~3000 | 0~4500 | 0~7000 | 0~15000 |
极限释放载荷（N） | 5000 | 7000 | 9000 | 14000 | 30000 |
使用寿命（次） | >50 | >50 | >50 | >50 | >50 |
解锁冲击（g） | ≤150 | ≤150 | ≤200 | ≤200 | ≤300 |
工作环境温度（℃） | -80~+70 | -80~+70 | -80~+70 | -80~+70 | -80~+70 |
单路电阻（Ω） 含0.2m导线 | 1 | 1 | 1.2 | 1.4 | 2 |
常温环境 响应时间（s） | 单路2A供电≤2s；单路3A供电≤1s；单路4A供电≤300ms； 单路5A供电≤150ms；单路8A供电≤80ms；单路10A供电≤50ms | ||||
推荐供电条件：2.5A/2秒，3A/1.5秒，5A/250毫秒，10A/60毫秒，可覆盖高低温环境使用。 | |||||

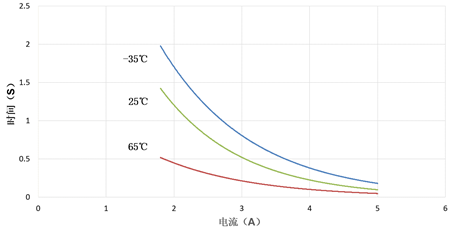

不同温度下的解锁时间参考曲线
该型产品有很强的结构适应性，对于特殊使用场合，机械接口也可设置在外壳中部或底部，如下：
